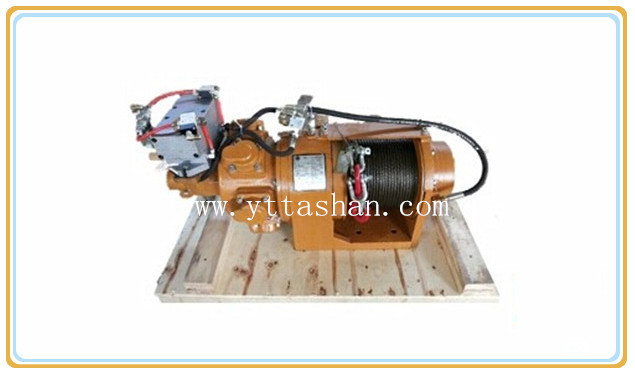

JQHSYW5X48 远程控制气动绞车

简介：

JQHSYW5x48远程控制气动绞车，采用压缩空气为动力，推动TMH4A活塞气动马达工作，再通过二级齿轮减速，把扭矩传给滚筒。气动绞车的操作，是远程手动转阀上的手操纵手柄转向阀实现正转、反转、停止等项工作。为保证气动绞车的安全性，该还具有气动绞车远程控制，并且还具有断气刹车功能。特别适合于矿山、建筑工程以及海上、陆地油田钻井平台上使用。

优点：
1.取消了气控箱，由气控阀代替体积相对更小，重量轻，机动性强。

2.灵活地进行正反转操作。

3.实用性强，防爆性强，特别适用于高潮湿、易燃、易爆、雨雪天气等各种恶劣的工作环境。

4.起动扭矩大，可带负荷起动。

5.具有过载保护功能。

6.具有摩擦片式断气刹车保护功能，使气动绞车在停止工作时自动处在刹车状态。

7.实现远程控制，远程控制距离可达6-15米，提高了操作人员的安全。

性能指标：

远程控制气动绞车			JQHSY-5×48
1	压缩空气压力		0.6-0.7（MPa）
2	额定牵引力		5（kN）
3	额定速度		34（m/mim）
4	气动马达	额定功率	4（kW）
		气缸数（个）	6
		气缸直径	65（mm）
		活塞行程	50（mm）
5	滚筒	数量（个）	1
		直径	175（mm）
		宽度	198（mm）
		轮缘直径	290（mm）
		容绳量	120（m）
6	钢丝绳直径		8（mm）
7	进气管直径		20（mm）
8	外型尺寸	长	754（mm）
		宽	342（mm）
		高	440（mm）
9		重量	128(Kg)
10	远程控制距离		3-10(m)
